超聲波檢驗篩簡介

超聲波檢驗篩是在普通檢驗篩上加裝了超聲波換能器，是一種針對靜電高、吸附力強、密度大、比重輕精細粉末的檢驗設備，它篩分細至低至20微米，而不會堵塞篩網，解決了當前實驗篩在做微細粉分樣時因團聚，靜電，強吸附性卡堵網孔等篩分難題。

超聲波檢驗篩可根據需要設置同種物料等量篩分時間，保證樣品分析數據的一致性，將檢驗誤差降低到極低的程度，使產品質量數據準確。

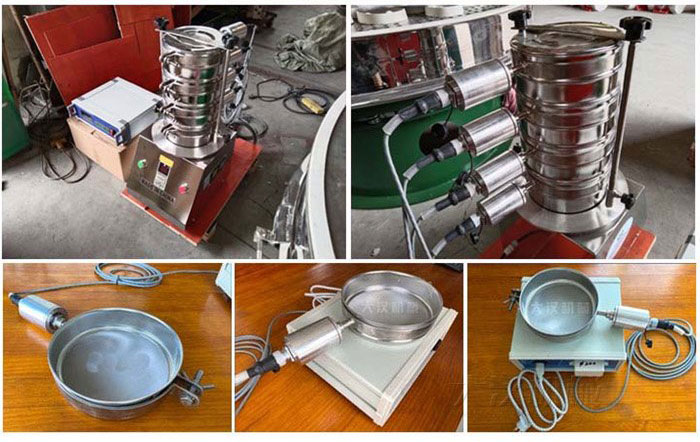

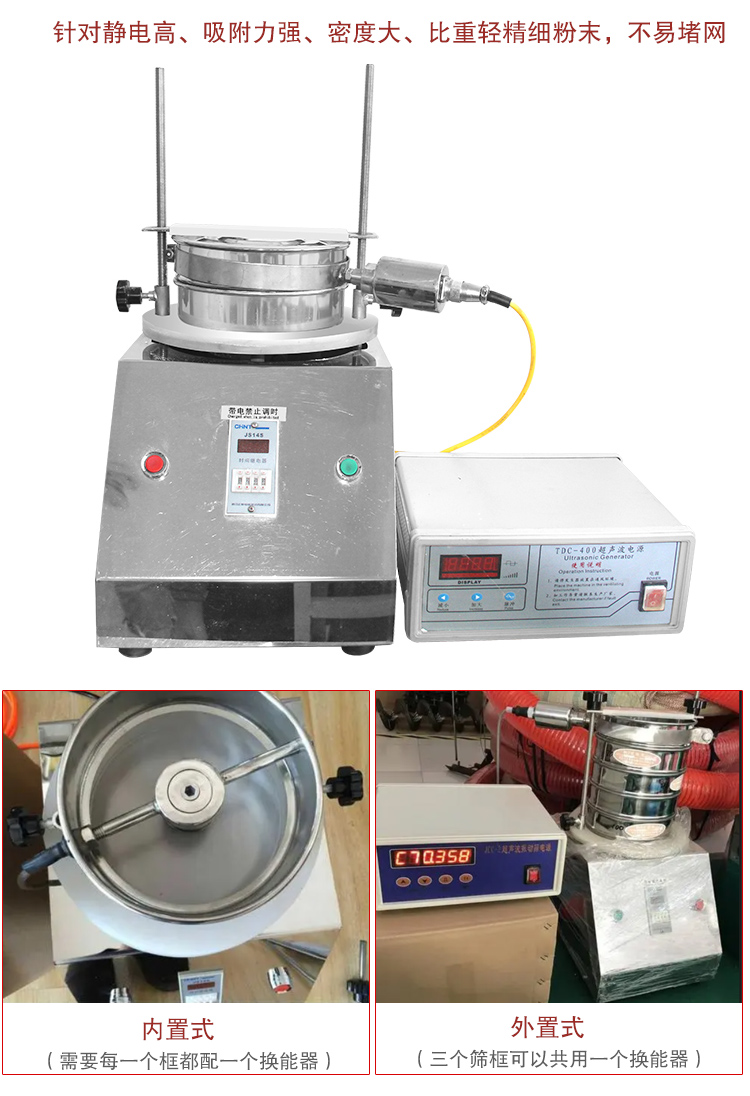

超聲波檢驗篩產品展示

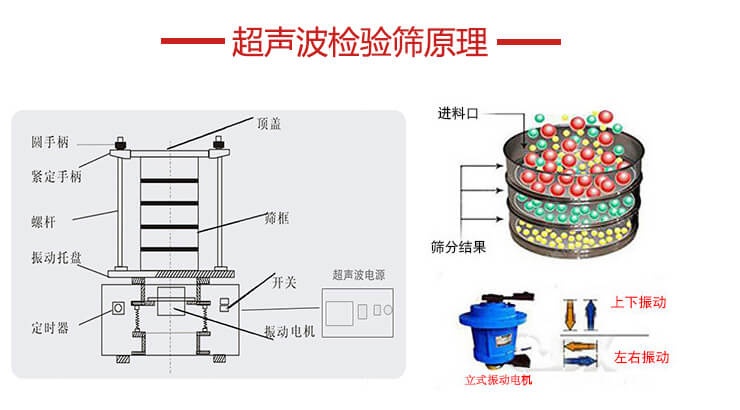

超聲波檢驗篩基本工作原理

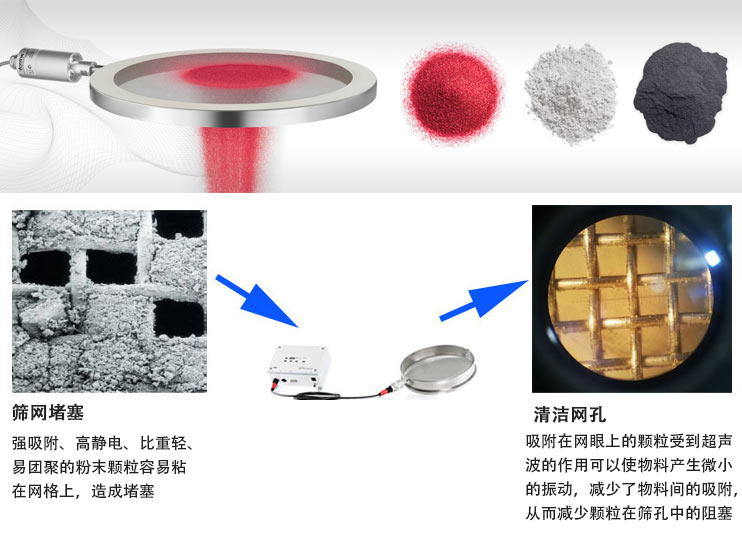

超聲波檢驗篩利用超聲波振動改善篩分效率，減少篩孔堵塞，超聲波的振動作用可以使顆粒物料產生微小的振動，破壞顆粒之間的黏附力和摩擦力，從而減少顆粒在篩孔中的阻塞。這可以提高篩分的連續性和準確性。以下是超聲波檢驗篩的工作原理：

篩分裝置：通常由一個篩框和篩網組成。篩框提供支撐和固定篩網的結構，并提供篩分區域。

超聲波發生器：配備了超聲波發生器，它會產生高頻的超聲波信號。

超聲波傳感器：超聲波傳感器被安裝在篩框的底部或側面，用于將超聲波信號傳遞到篩分區域。

篩分過程：在篩分過程中，超聲波傳感器通過篩網向顆粒物料施加超聲波振動。這種振動可以改變顆粒物料的運動狀態，使其更容易通過篩孔。

檢測和分析：超聲波傳感器也用于接收從顆粒物料反射回來的信號。這些信號可以用于檢測和分析顆粒的特性，如粒徑分布、顆粒形狀等。

超聲波檢驗篩特點

1、篩分效率高：超聲波的作用可以改善篩分效率，特別是對于難篩分的顆粒物料或細粉。超聲波振動能夠破壞顆粒之間的黏附力和摩擦力，使顆粒更容易通過篩孔，提高篩分效率。

2、防堵塞：超聲波的振動能夠防止篩網孔隙的堵塞和粘附。它破壞了顆粒物料在篩網上的積聚和粘連，減少了孔隙的堵塞，保持了篩分的連續性和穩定性。

3、篩分精度高：通過超聲波傳感器接收和分析反射信號，可以獲得更準確的顆粒特性信息，如粒徑分布、顆粒形狀等，這有助于進行精確的顆粒分析和質量檢驗，篩分低至20微米。

4、多功能應用：超聲波檢驗篩適用于多種顆粒物料的篩分和質量檢驗，包括粉末、顆粒、顆粒狀物料等。它可以應用于不同行業，如制藥、化工、食品、礦業等。

5、保護篩網：超聲波振動的作用可以減輕篩網的壓力和磨損，延長篩網的使用壽命。它使得篩網更加耐用，減少了更換篩網的頻率和成本。

6、多層檢測：安裝1-7層篩框，能將一種產品連續粉塵7種不同的粒子段。

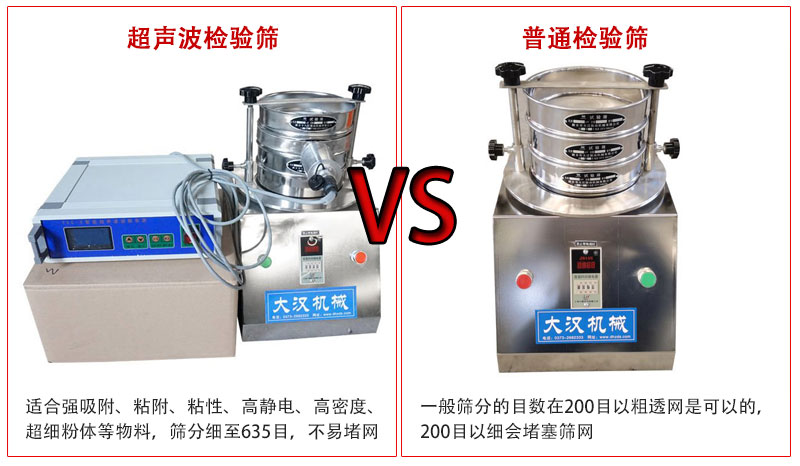

超聲波檢驗篩與普通檢驗篩的區別

由于超聲波檢驗篩的超聲波系統上的換能器是直接作用在網架上控制篩網的，所以篩分效果會比普通標準檢驗篩更好，尤其是在精細粉末篩選、檢測上的優勢會尤為突出，下表為您羅列了這兩種試驗篩機的區別：

對比項	超聲波檢驗篩	普通檢驗篩
應用	允許分離精度低至 20 微米（#635 目）	200目以粗透網，超過200目容易堵塞篩網
堵網情況	振動頻率36000次/秒，能快速分解附著物，篩面通過率可提高50%-400%，不會堵網	篩分細粉的過程中很容易堵塞網孔，導致堆積，從而降低產量和產品質量
生產成本	消除了篩網堵塞，產品質量在整個生產過程中始終如一，無需停機清洗篩網，減少停機風險	每次使用完需要對篩面進行清理，如使用過程中堵網，需停機排查，成本高

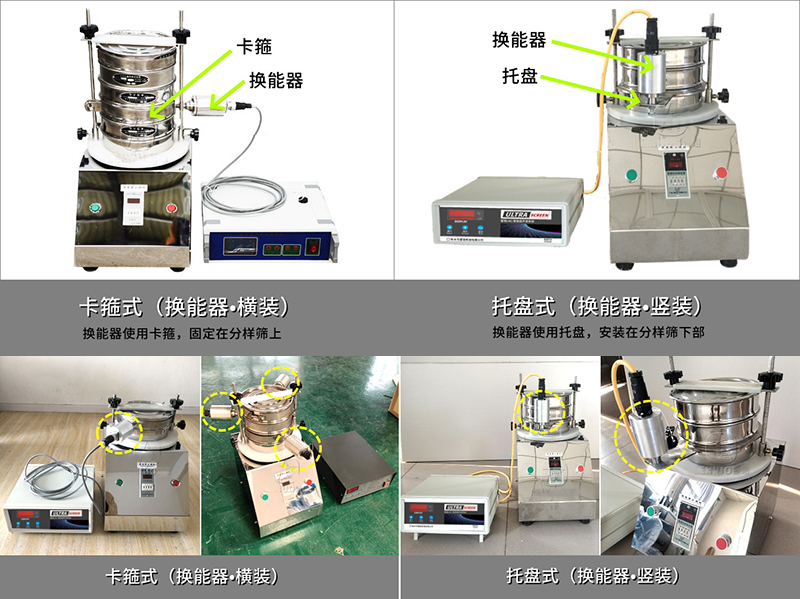

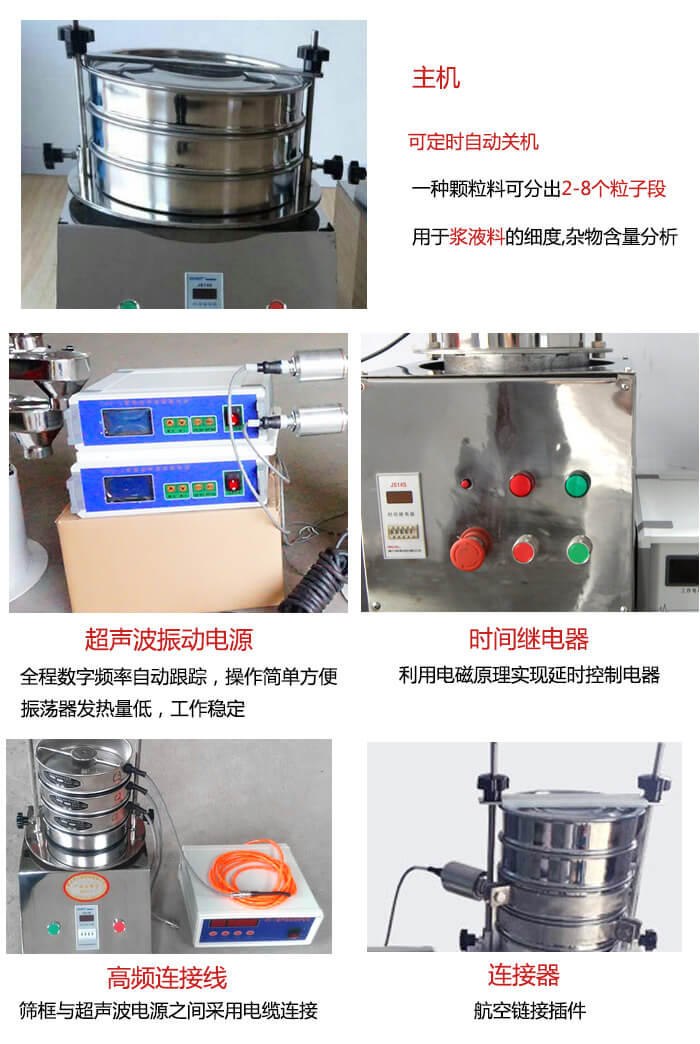

超聲波檢驗篩結構部件

標準試驗篩(主機)：是一種可定時自動關機，保證試驗重復性，功能全面操作簡單的粒度分析儀器。可將一種顆粒料同時精密分出2~8個粒子段?？捎糜跐{液料的細度及雜物含量分析。

超聲波振動電源：內置微電腦芯片，可根據超聲波的不同狀態進行全程數字頻率自動跟蹤，操作簡單方便，長時間工作振蕩器發熱量低，工作狀態穩定。電源輸入： 交流220V±10% ，整機電流 ≤0.6A，高頻電流 ≤0.5A ，工作頻率30KHz，工作模式 連續、 脈沖，環境溫度 -10~40℃。

試驗篩框：有2種直徑：200毫米和300毫米，200毫米是通用型。也有一些客戶需要75毫米作為特殊需求，篩網具有8目到500目之間的不同篩目尺寸，篩網根據目數的不同有2種：穿孔板和編織網。

時間繼電器：是一種利用電磁原理或機械原理實現延時控制的控制電器。

高頻連接線：篩框與超聲波振動電源之間采用電纜連接。

連接器：航空連接插件。

振蕩器：高性能超聲波轉換器件。

超聲波檢驗篩技術參數

序號	名稱		單位	數據
1	標準篩體		層	1-8層
2	篩體直徑		mm	φ200
3	篩分粒度		mm	0.038-3
4	噪音		dB	≤50
5	投料量（一次性）		g	≤200
6	振幅		mm	≤5
7	時間控制		min	1-60
8	適應物料		粉末/顆粒
9	運作模式		三維運動
10	控制模式		記憶存儲1-9種篩分程序
11	顯示模式		數顯
12	電機	電壓	V	220
13		轉速	r/min	1420
14		功率	KW	0.08
15	整機質量		Kg	38
16	外形尺寸		mm	400×350×650

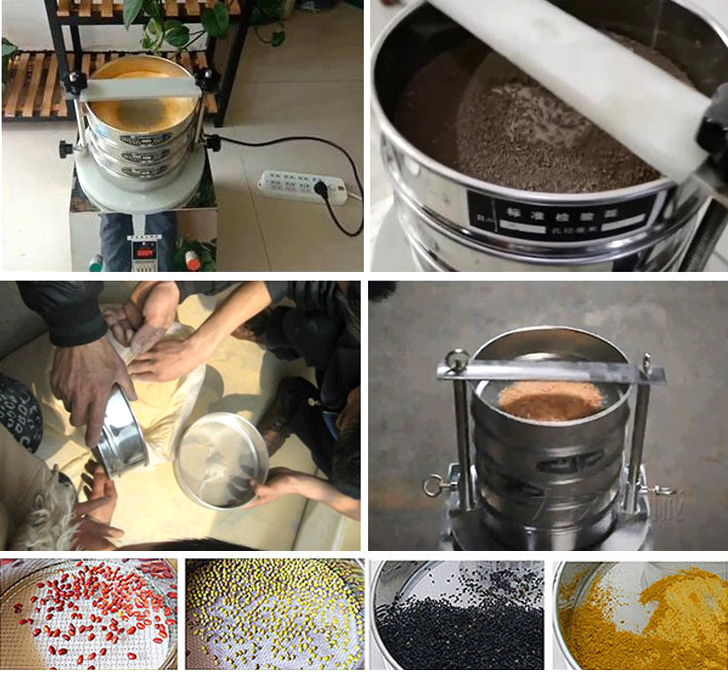

超聲波檢驗篩應用

超聲波檢驗篩利用超聲波頻率振動篩網，通過高頻振動能量使這些比重較輕的物料振動，穿過篩網，成為下層篩網，可以防止孔堵塞，也可以更輕松地篩選粉末，將篩分能力提高多達10倍，同時允許分離精度低至20微米（#635 目）。廣泛用于磨料、地坎、冶金、藥典、冶金、化工、醫藥、粉體、建材、國家國防、地質等部門、大專院校質檢室和實驗室。

超聲波檢驗篩使用方法

超聲波試驗篩的供電說明： 超聲波控制系統與試驗篩分別供電，試驗篩與超聲波電源均為單相供電。

超聲波檢驗篩主機與超聲波振動電源的連接：試驗篩框中的振蕩器的連接線上的插頭插入超聲波振動電源后面的插座，打開電源超聲波振動電源開始工作，根據篩分需要調節功率旋鈕。

操作方法：先將試驗篩框放置試驗篩托盤上調節夾具高度，擰緊M12與M8螺母，然后將電源線插頭插入220V插座，根據測試要求調節時間計時器，打開開關試驗篩開始工作，時間計時器歸零時主機自動關閉。
